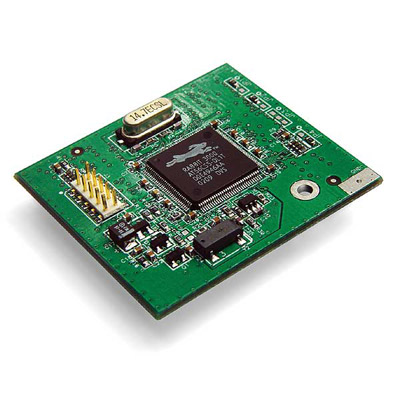

RCM3100 RabbitCore

{tab Descrição} O módulo microprocessador RabbitCore RCM3100 é a opção ideal para projetistas que querem desenvolver e implementar rapidamente sistemas embarcados. Movido pelo microprocessador Rabbit 3000, o compacto RCM3100 possui poderosas funções e pequenas dimensões - 47 × 42 mm(1.85" × 1.65") – para simplificar a integração.
O RCM3100 possui 6 portas serial e opera a 289,4MHz e 3,3V (com Tolerância de 5V nas I/Os). Construído com característica de baixa emissão eletromagnética, incluindo um clock de espalhamento espectral, ajuda projetistas a eliminar o tipo de problemas relacionados a emissões que freqüentemente atrasam agendas de desenvolvimento apertadas.
Disponível em dois modelos, o RCM3100 até 512 de Flash e SRAM , entrada para encoder de quadratura, saídas PWM, e capacidade de captura e medição de pulsos. Dois conectores de 34 pinos fornecem 54 I/O digitais compartilhadas com 6 portas seriais e funções alternativas de I/O. A porta Ethernet integrada permite conectividade local e global instantânea. (O RCM3000 é compatível pino-a-pino com o RCM3100,que não possui ethernet, facilitando a implementação mais eficiente em termos de custo de sistemas com ou sem Ethernet).
O RCM3100 possui um clock em tempo real com bateria de backup, memória e interfaceamento de I/O “glueless”  e modos de baixo consumo (<2mA). Uma porta slave totalmente habilitada permite fácil interfaceamento master-slave com outro sistema baseado em processador, e um barramento de I/O alternativo pode ser configurado para 8 linhas de dados e 6 linhas de endereço (compartilhada com I/O paralela). O processador compacto Rabbit 3000, set de instruções amigáveis a C e alta velocidade de clock produzem resultados extremamente rápidos para operações matemática, lógica e I/Os
{tab Modelos}

Model Part Number:
RCM3100 com 512K de Flash e 512K de SRAM
20-101-0517
RCM3110 com 256K de Flash e 128K de SRAM
20-101-0518
Kit de desenvolvimento do RCM3100 101-0533

{tab Características}

Características RCM3100 RCM3110
Microprocessador Rabbit 3000 a 29.4 MHz
Redução de emissões Espalhador espectral
Flash 512K (2 x 256K) 256K
SRAM 512K 128K
Bateria de backup Conexão para bateria fornecida pelo usuário
GP I/O 54 I/Os digitais
-46 I/O configuráveis
-4 entradas fixas
-4 saídas fixas
Entradas adicionais 2 Modo Startup , Reset In
Saídas adicionais Status, Reset Out
Barramento auxiliar de I/Os 8 de dados e 6 de endereço (compartilhado com I/O), mais I/O Read-Write
Portas Serial 6 compátiveis com CMOS:
-6 configuráveis como assíncronas (com IrDA), 4 como serial c/ clock (SPI), e 2 como SDLC/HDLC (com IrDA)
-1 asynchronous clocked serial port dedicated for programming
-Support for MIR/SIR IrDA transceiver
Taxa Serial Max. baud rate assíncrono = CLK/8
Interface Slave
Porta Slave permite uso como master ou periférico inteligente com controlador master (seja Rabbit ou não)
Clock em tempo real Sim
Timers dez timers de 8 bits(6 cascateáveis a partir do primeiro) e um timer de 10 bits com 2 registradores de comparação
Watchdog/Supervisor Sim
PWM
Contador de 10 bits e 4 registradores de largura de pulso
Captura de entrada
2 canais de captura de entrada podem ser utilizados para cronometrar sinais de entrada de vários pinos
Decoder de quadratura
Decodedr de quadratura de 2 canais aceita como entrada sinal de um encoder externo incremental
Consumo 3.15-3.45 V DC
75 mA @ 3.3 V
Temp. de operação
-40°C a +85°C
Umidade 5-95%,sem condensação
Conectores dois 2 x 17 (passo de 2 mm)
Tamanho da placa 1.85" × 1.65" × 0.55"
(47 mm × 42 mm × 14 mm)
Part Number 20-101-0517 20-101-0518
