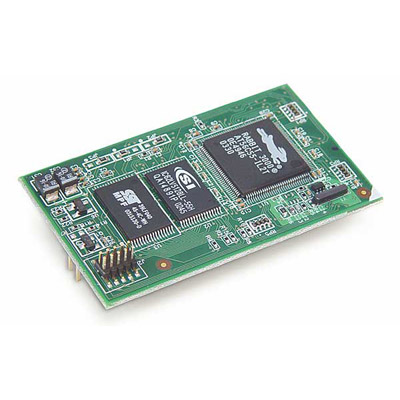

RCM3600 RabbitCore

{tab Descrição}

O RabbitCore RCM3600 é o módulo com preço mais baixo que usa o microprocessador Rabbit 3000 e é projetado pra uma grande variedade de aplicações. O RCM3600 possui 512K Flash / 512K SRAM ou 256K Flash / 128K SRAM , 4 portas seriais e dimensões muito reduzidas (2.11" × 1.23" / 54 × 31 mm). O RCM3610 possui o menor preço da linha RabbitCore baseada no microprocessador Rabbit3000. Extensivos programas de demonstração e modelos de aplicação de software fazem com que seja fácil colocar o RCM3400 am funcionamento em tempo recorde.
Este RabbitCore é montados diretamente na placa mãe projetada pelo usuário através de um único soquete de IDC de 0,1”(2,54mm) 2x20 de duas fileiras e pode ser interfaceado com todos os tipos de dispositivos digitais compatíveis com CMOS. 33 I/Os digitais (compartilhadas com as portas seriais), alimentação, e outros sinais são transmitidos diretamente para a placa mãe. Características de baixa emissão eletromagnética embutidas, incluindo clock de espalhamento espectral, praticamente eliminam os problemas de emissão, ajudando OEMs a passar em certificações e testes regulatórios de emissões RF.
O RCM 3600 é equipado com I/Os tolerantes a 5V, entrada para encoder de quadratura, saídas PWM, e capacidade de captura e medição de pulsos. O RCM3600 também possui um clock em tempo real com bateria de backup, memória e interfaceamento de I/O “glueless”  e modos de baixo consumo. Um barramento alternativo de I/O pode ser configurado para 8 linhas de dados e 6 linhas de endereço (compartilhada com I/O paralela)
Programado usando Dynamic C®, o RCM3600 executa funções matemáticas, lógicas e de I/O de maneira excepcionalmente rápida. O chip Rabbit 3000, RCM3600 e Dynamyc C foram projetados de maneira complementar para obter máxima performance e fácil uso em sistemas embarcados. Programas são desenvolvidos com o sistema de desenvolvimento Dynamic C®, um ambiente em linguagem C que inclui um editor, compilador e debbuger no circuito.Os programas do usuário podem ser compilados, executados e debugados usando Dynamic C e um cabo de programação – não é requerido nenhum emulador no circuito. Uma biblioteca extensiva de drivers e programas de modelo acompanham o produto.

Características principais
· Poderoso microprocessador Rabbit3000
· Dimensões reduzidas “low profile”: 2.11" x 1.23" x 0.62" (54 x 31 x 16mm)
· Até 512K Flash/ 512K SRAM
· 33 I/Os digitais, barramento alternativo de I/Os
· 5 portas seriais (IrDA, SDLC/HDLC, Async, SPI)
· Entrada 5VDC, interface 3,3 VDC

{tab Modelos}

Model Part Number:
RCM3600 com 512K de Flash e 512K de SRAM 20-101-0672
RCM3610 com 256K de Flash e 128K de SRAM 20-101-0673
Kit de desenvolvimento do RCM3600 101-0679

{tab Características}

Características RCM3600 RCM3610
Microprocessador

Rabbit 3000 a 22,1 MHz

Redução de emissões

Espalhador espectral

Flash

512K

256K

SRAM

512K

128K

Bateria de backup

Conexão para bateria fornecida pelo usuário

GP I/O

33 I/Os digitais
-31 I/O configuráveis
-2 saídas fixas

I/O adicional

Reset

Barramento auxiliar de I/Os 8 linhas de dados e 5 linhas de endereço (compartilhado com I/O), mais I/O Read-Write
Portas Serial
Até 5 compátiveis com CMOS 3,3V:
-5 configuráveis como assíncronas
- 4 como serial c/ clock (SPI) e 1 SDLC/HDLC (com IrDA) ou 2 SPI e 2 SDLC/HDLC
-1 asynchronous clocked serial port dedicated for programming
Watchdog/Supervisor

Sim

Consumo

5 VDC 60 mA a 22.1 MHz;
38 mA a 11.06 MHz

Temp. de operação

-40°C a +85°C

Umidade

5-95%,sem condensação

Conectores

um 2 x 20 0,1" IDC

Tamanho da placa

2.11" × 1.23 " × 0.62"
(54 mm x 31 mm x 16 mm)

Part Number

20-101-0672

20-101-0673

Kit de desenvolvimento

101-0679
