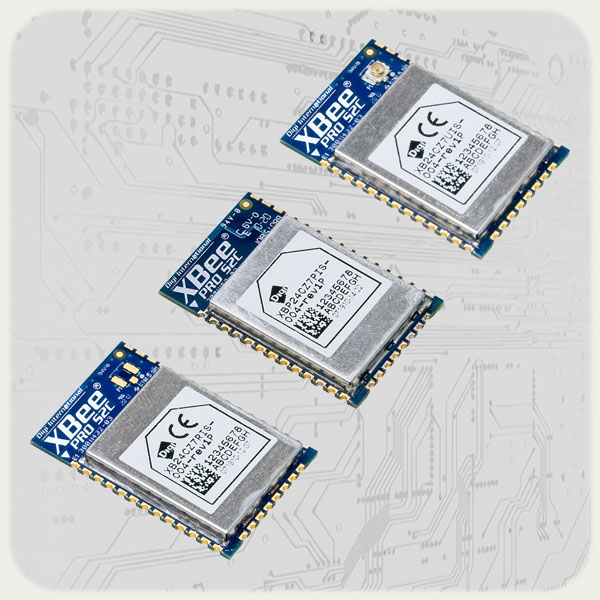

XBee e XBee-PRO ZB SMT - ZigBee - S2C

Módulos ZigBee - SMT - Modelos S2C

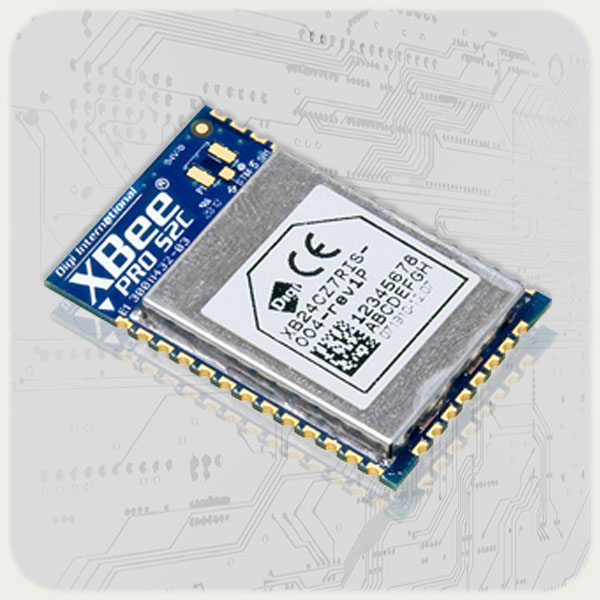

PADPAD

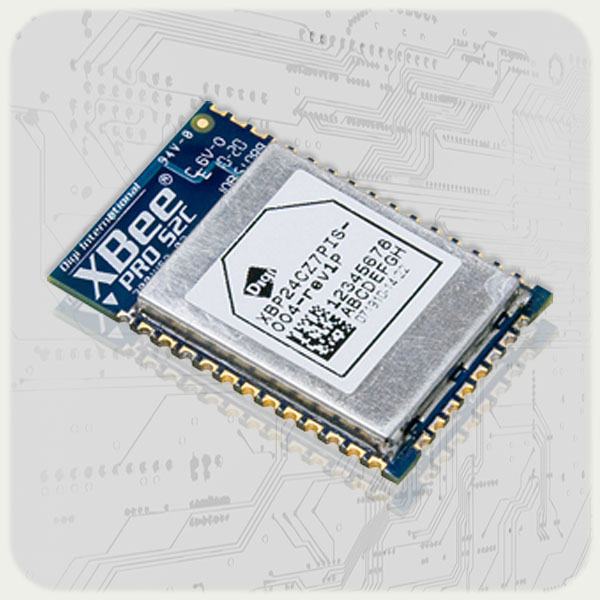

PCBPCB

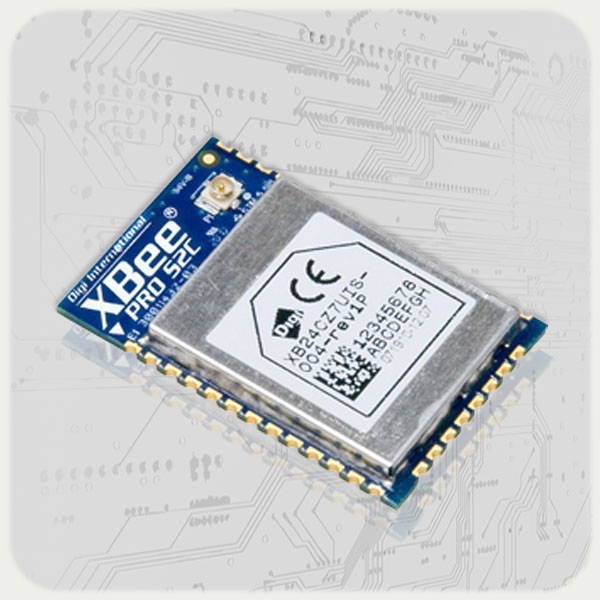

UFLUFL
Descrição

{tab Descrição}

O módulos XBee e XBee-PRO ZB SMT RF fornece conectividade sem fio para dispositivos nas redes mesh ZigBee. Eles são compatíveis com outros dispositivos ZigBee PRO Feature set, incluindo dispositivos de outros fabricantes *. Eles não exigem nenhuma configuração ou desenvolvimento adicional, os usuários podem ter sua rede instalada e funcionando em questão de minutos.

Utilizando Surface Mount Technology (SMT), XBee e XBee-PRO ZB SMT módulos são ideais para aplicações nos sectores da energia e controla os mercados onde a eficiência de produção são fundamentais. O Serial Peripheral Interface (SPI) fornece uma interface de alta velocidade e optimiza a integração com microcontroladores embutidos, reduzindo os custos de desenvolvimento e reduzindo o tempo de mercado.

Digi oferecendo produtos de Drop-in Networking fornece comunicação direta entre os dispositivos. Como fornecedor de soluções de conectividade sem fio, a Digi está expandindo continuamente os produtos, recursos e funções disponíveis na dinâmica familia de produtos de comunicação sem fio.

* A interoperabilidade exige que o ZigBee Feature Set ou ZigBee PRO Feature Set para ser implantado em todos os dispositivos. Contato com o Suporte Digi para mais detalhes

{tab Modelos}

Modelos Part Number
Módulos Xbee
Programmable Xbee ZB SMT (RF Pad Antenna) XB24CZ7RISB003
Programmable XBee ZB SMT (PCB Antenna) XB24CZ7PISB003
Programmable XBee ZB SMT (U.FL Antenna) XB24CZ7UISB003
XBee ZB SMT (RF Pad Antenna) XB24CZ7RIS-004
XBee ZB SMT (PCB Antenna) XB24CZ7PIS-004
XBee ZB SMT (U.FL Antenna) XB24CZ7UIS-004
Módulos Xbee-PRO
Programmable XBee-PRO ZB SMT (RF Pad Antenna) XBP24CZ7RISB003
Programmable XBee-PRO ZB SMT (PCB Antenna) XBP24CZ7PISB003
Programmable XBee-PRO ZB SMT (U.FL Antenna) XBP24CZ7UISB003
XBee-PRO ZB SMT (RF Pad Antenna) XBP24CZ7RIS-004
XBee-PRO ZB SMT (PCB Antenna) XBP24CZ7PIS-004
XBee-PRO ZB SMT (U.FL Antenna) XBP24CZ7UIS-004

{tab Caracteristicas}

Plataforma Xbee® ZB SMT XBee-PRO® ZB SMT
Standard Programável Standard Programável
Performance
RF Data Rate RF 250 Kbps, Serial up to 1 Mbps
Alcance máximo com obstrução(Indoor) 60 m 90 m
Alcance máximo com visada direta(Outdoor) 1200 m 3200 m
Potência de Transmissão 3.1 mW (5 dBm) / 6.3 mW(+8 dBm) boost mode 63 mW (+18 dBm) / Int'l 10 mW (+10 dBm)
Sensibilidade do Receptor (1% PER) -100 dBm / -102 dBm boost mode -102 dBm
Caracteristicas
Interface Serial UART, SPI
Método de Configuração API or AT commands, local or over-the-air
Frequência de Operação ISM 2.4 GHz
Imunidade à Interferência DSSS (Direct Sequence Spread Spectrum)
Entradas Conversor analógico/digital (4) 10-bit ADC inputs
Entradas e Saídas digitais 15
Compatibilidade USB USB 1.0, 1.1, 2.0 (Dispositivos USB 2.0 operam com velocidade 1.1)
Opções de Antena PCB (embeded), U.FL e RF PAD
Temperatura Operacional -40° C to +85° C
Dimensões (L x W) e peso 2.20 cm x 3.40 cm x 0.30 cm e 40.00g (0.87 in x 1.33 in x 0.12 in e 1.40 oz)
Programabilidade
Memória N/D 32 KB Flash / 2 Kb RAM N/D 32 KB Flash / 2 Kb RAM
CPU / Clock Speed N/D HCS08 / up to 50.33 MHz N/D HCS08 / up to 50.33 MHz
Rede e Segurança
