XBee PRO 900HP

Módulos RF 900 MHz - Through Hole - Modelos S3B
RPSMARPSMA
UFLUFL
wireWIRE
Descrição

{tab Descrição}

Os módulos integrados Digi XBee-PRO® 900HP oferece uma excelente performance de conectividade sem fio para dispositivos. Eles possuem a vantagem do protocolo de rede DigiMesh® na operação em redes com grande densidade de dispositivos e suporte para 'sleeping routers'.  Estão disponíveis também para topologia ponto a multiponto. Opera na faixa de 902 a 928Mhz a atingem linha de visão de RF de até 45 Km * (com antenas de alto ganho) e taxas de dados de até 200 Kbps.  Estes módulos são ideais para aplicações de alcance estendido que exigem maior rendimento de dados.

O XBee-Pro 900HP não requer programação e pode ser configurado facilmente utilizando-se o software que acompanha o produto, "Digi X-CTU",   ou ainda através de simples comandos AT.

Além disso, possui compatibilidade de pinagem com os demais módulos da extensa família de módulos XBee, permitindo a fácil intercambiabilidade de modelos e a fácil substituição de tecnologias de transmissão sem que haja a necessidade de alterações de projeto ou da PCB.



{tab Modelos}



Modelos Part Number

Xbee-PRO 900HP (S3B) DigiMesh / Point2Multipoint
XBee-PRO 900HP (S3B) DigiMesh, 905/920MHz, 250mW, Wire Antenna, 200Kbps (Brazil) XBP9B-DMWT-012
XBee-PRO 900HP (S3B) DigiMesh, 905/920MHz, 250mW, RPSMA Antenna, 200Kbps (Brazil) XBP9B-DMST-012
XBee-PRO 900HP (S3B) DigiMesh, 905/920MHz, 250mW, U.FL Antenna, 200Kbps (Brazil) XBP9B-DMUT-012
XBee-PRO 900HP (S3B) Point2Multipoint, 905/920MHz, 250mW, Wire Antenna, 10Kbps (Brazil) XBP9B-DPWT-011
XBee-PRO 900HP (S3B) Point2Multipoint, 905/920MHz, 250mW, RPSMA Antenna, 10Kbps (Brazil) XBP9B-DPST-011
XBee-PRO 900HP (S3B) Point2Multipoint, 905/920MHz, 250mW, U.FL Antenna, 10Kbps (Brazil) XBP9B-DPUT-011


{tab Caracteristicas}

Produtos XBee-PRO® 900HP
Hardware
Processador ADF7023 transceiver, Cortex-M3 EFM32G230 @ 28 MHz (Programmable includes: Freescale MC9S08QE32)
Banda de Frequência 902 to 928 MHz, software selectable channel mask for interference immunity
Programmability (Programmable Models Only)
Memory: 32 KB Flash / 2 KB RAM; CPU/Clock Speed: HCS08 / Up to 50.33 MHz
Opções de Antena Wire, U.FL and RPSMSA
Performance
Taxa de Transferência RF 10 Kbps or 200 Kbps
Alcance com Obstrução 10 Kbps: up to 2000 ft (610 m); 200 Kbps: up to 1000 ft (305 m)
Alcance sem Obstrução 10 Kbps: up to 9 miles (14 km); 200 Kbps: up to 4 miles (6.5 km) ( w/ 2.1 dB dipole antennas)
Potência de Transmissão Up to 24 dBm (250 mW) software selectable
Sensibilidade de Recepção -101 dBm @ 200 Kbps, -110 dBm @ 10 Kbps
Caracteristicas
Interface de Dados UART (3V), SPI
GPIO Up to 15 Digital I/O, 4 10-bit ADC inputs, 2 PWM outputs
Topologias de Rede DigiMesh, Repeater, Point-to-Point, Point-to-Multipoint, Peer-to-Peer
Spread Spectrum FHSS (Software Selectable Channels)
Requisitos de Alimentação
Voltagem 2.1 to 3.6 VDC; Programmable Models: 2.4 to 3.6 VDC
Corrente de Transmissão 215 mA; Programmable Models: 229 mA
Corrente de Recepção 29 mA; Programmable Models: 44 mA
Corrente em "Sleep" 2.5 uA; Programmable Models: 3 uA

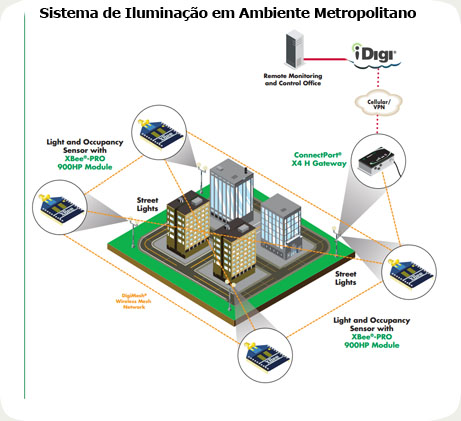

{tab Aplicações}900hp{tab Documentação}

Literatura

Product Datasheet

XBee - RF Family Comparison Matrix
