XBee Wi-Fi

Módulo XBee Wi-Fi

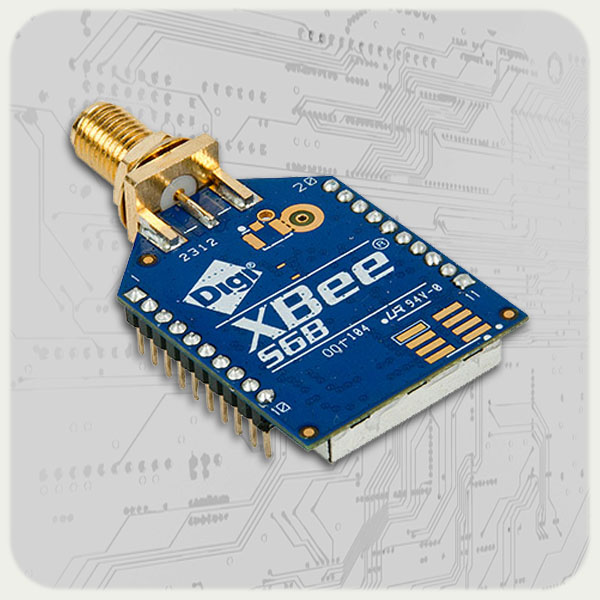

wifi_rpsma

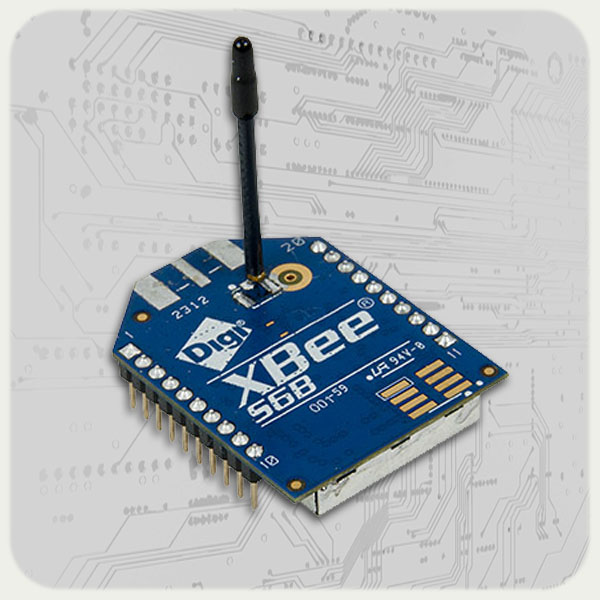

wifi_wire

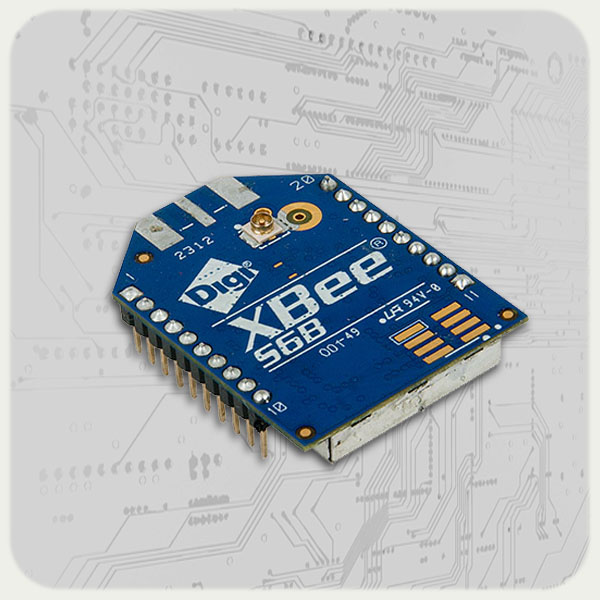

wifi_ufl9

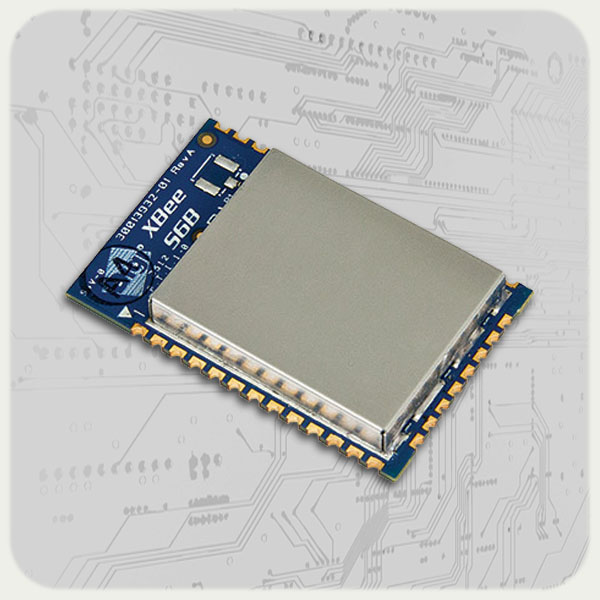

wifi_pad_smt

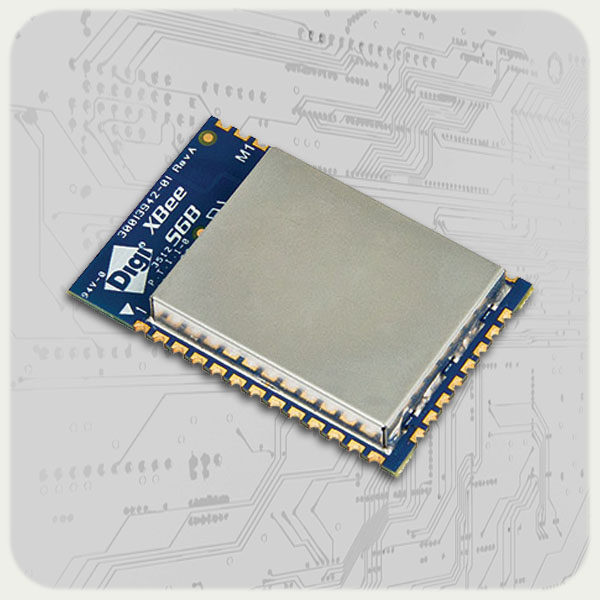

wifi_pcb_smt

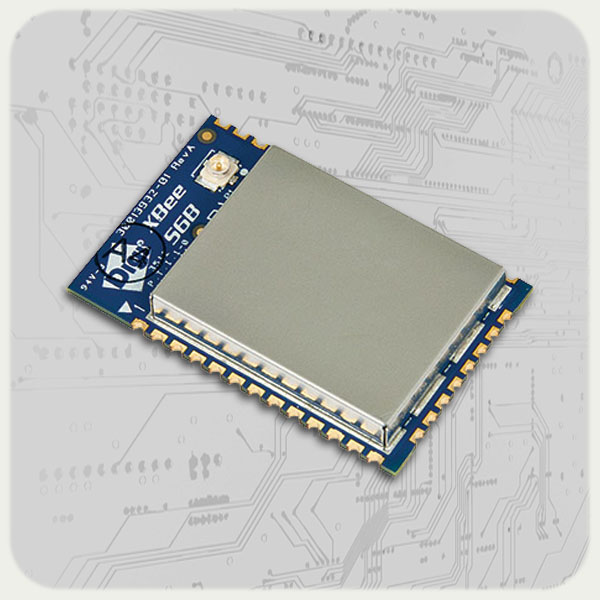

wifi_ufl_smt
Descrição

{tab Descrição}

O módulo embarcado XBee WiFi permite que seu produto conecte-se à rede wireless 802.11b/g/n através de uma interface serial. Permite a troca de dados entre dispositivos da rede via endereçamento IP.
Possui características de baixo consumo e baixo custo viabilizando a integração OEM com outros produtos.

O XBee WiFi compartilha o mesmo “footprint” da família de módulos XBee. Torne seu produto intercambiável para diferentes tecnologias wireless, dentre eles: ZigBee, 802.15.4, 900MHz e DigiMesh. São pino a pino compatíveis e não requerem mudanças ou adaptações no projeto permitindo atender as demandas do mercado mais rapidamente.

Foi projetado para comunicar com acess point em infraestruturas WiFi 802.11 existentes e também redes Ad-Hoc.

Em poucos segundos é possível interligar dois equipamentos seriais através de um link wireless transparente e transmitir dados no formato em que são gerados sem implementação adicional. Podem ser configurados através de comandos AT ou API.

Inclui uma função nativa de conectividade em nuvem, o Device Cloud, possibilitando o usuário enviar dados facilmente para uma aplicação hospedada na nuvem.  Utilize a aplicação demo do kit de desenvolvimento para  experimentar esta funcionalidade.

O módulo XBee Wi-Fi oferece também o modo Soft AP configura o módulo XBee para emular um Access Point e permite que dispositivos standard (clientes WiFi), tais como Smartphones, Tablets e Laptops, estabeleça conexão diretamente com o XBee sem a necessidade de um Access Point adicional.  Suporta nível de segurança WPA2 e por default opera sem segurança. Inclui também a função WPS (Wi-Fi Protected Setup).

São duas as funções de operação:

Modo de Provisionamento

Este modo é habilitado por default e permite que dispositivos standard estabeleça comunicação com o XBee via conexão HTTP na porta TCP 80.  Uma página Web é apresentada.


Modo Transparente
Pode ser configurado via comando e substitui o modo de provisionamento quando habilitado. Este modo estabelece um link de comunicação transparente entre a interface serial do modulo e o dispositivo standard.

Essa versão de módulo possui ainda um Kit de Desenvolvimento que torna mais fácil a criação de uma rede Wi-Fi, além de permitir enviar dados de um módulo XBee WiFi para outro, ajustar e configurar dos módulos.

{tab Modelos}

Modelos Part Number
Módulos Xbee Wi-Fi
XBee WiFi (S6B)
XBee Wi-Fi (S6B), PCB Antenna, SMT XB2B-WFPS-001
XBee Wi-Fi (S6B), RF Pad Antenna, SMT XB2B-WFRS-001
XBee Wi-Fi (S6B), U.FL Antenna, SMT XB2B-WFUS-001
XBee Wi-Fi (S6B), PCB Antenna, Through-Hole XB2B-WFPT-001
XBee Wi-Fi (S6B), U.FL Antenna, Through-Hole XB2B-WFUT-001
XBee Wi-Fi (S6B), Wire Antenna, Through-Hole XB2B-WFWT-001
XBee Wi-Fi (S6B), RPSMA Antenna, Through-Hole XB2B-WFST-001
XBee WiFi (S6) - Legacy - Not for new design
Xbee Wi-Fi (S6) - RPSMA connector XB24-WFSIT-001
Xbee Wi-Fi (S6) - Wire antenna XB24-WFWIT-001
Xbee Wi-Fi (S6) - U.FL connector XB24-WFUIT-001
Xbee Wi-Fi (S6) - PCB antenna XB24-WFPIT-001

{tab Caracteristicas}

Produtos XBee Wi-Fi (S6B)
Performance
Serial Data interface UART até 1 Mbps, SPI até 6 Mbps
Método de Configuração comandos API ou AT
Banda de Frequência ISM 2.4 GHz
ADC Inputs (4) 12-bit
Digital I/O 10
Form Factor Through-Hole, Surface Mount
Opções de antena Through-Hole: PCB (Embedded), U.FL, RPSMA, Integrated Wire
SMT: PCB (Embedded), U.FL, RF Pad
Temperatura de Operação -30° C to +85° C
Dimensões (Comprimento x Largura) Through-Hole: 0.960 in x 1.297 in (2.438 cm x 3.294 cm)
SMT: 0.87 in x 1.33 in x 0.12 in (2.20 cm x 3.40 cm x 0.30 cm)
Rede e Segurança
Encriptação WPA-PSK, WPA2-PSK and WEP
Canais 13 canais
Wireless LAN
Padrão 802.11b/g/n
Data Rates 1 Mbps to 72 Mbps

{/tabs}
