XBee Cellular 3G

Product Info

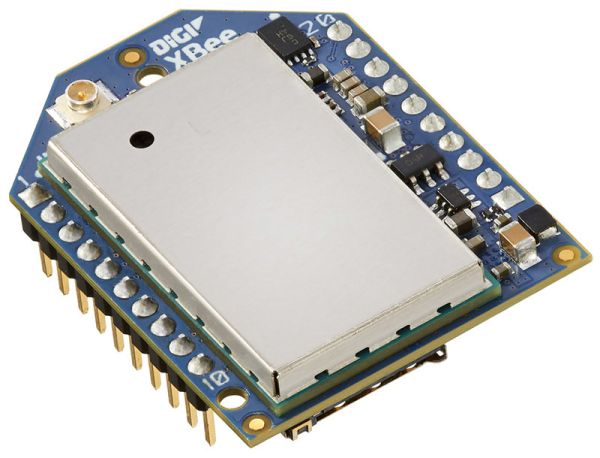

Digi XBee Cellular 3G

{tab Descrição}

O Modem Digi XBee Cellular 3G é uma excelente opção para adicionar a interface 3G (HSPA/GSM) no seu equipamento.

O Modem é programável com MicroPython e elimina a necessidade de um microcontrolador externo em certos casos de uso.  Ele possui total compatibilidade com as APIs e comandos AT da família Digi XBee, de modo que os projetos que atualmente implementam o suporte ao módulo XBee, podem rapidamente integrar a interface celular 3G em seus dispositivos.



Benefícios:

- Os modems Digi XBee Cellular 3G oferecem aos projetos OEMs uma maneira simples de integrar a conectividade celular HSPA / GSM em seus dispositivos.

- FCC / IC, PTCRB e certificação AT & T - elimina custos e riscos de certificação

- Os modos Transparente e API simplificam a integração de software

- Modos de baixa potência para aplicações com bateria

- A programabilidade integrada do MicroPython permite scripts personalizados diretamente no modem

- Alto nível de segurança com Digi TrustFence ™

- Configuração com XCTU e gerenciamento remoto com Digi Remote Manager®

- Suporte a Nano SIM Card e todas a operadoras celular do país.

- Disponibiliza até 4 conversores ADC de 10bits e até 13 GPIOs.



{tab Modelos}

Modelos Part Number

Digi XBee Cellular 3G Development KIT, UFL, TH, US/Canada/LATAM/EU

XKC-M5T-W
DIGI XBee Cellular 3G, UFL, TH, US/Canada/LATAM/EU
XBC-M5-UT-001


{tab Características}

Característica XBee Cellular 3G
INTERFACES AND HARDWARE
CHIPSET REFERENCE u-blox U201
SERIAL DATA INTERFACE UART, SPI coming soon
CONFIGURATION METHODS AT Commands, API Frames, local or OTA
OPERATING MODES Transparent, API, Bypass
PROGRAMMABILITY MicroPython with 8 KB Flash / 24 KB RAM
ANALOG I/O
4 ADC lines (10-bit)
DIGITAL I/O 13 DIO lines

FORM FACTOR Digi XBee 20-pin through-hole
ANTENNA OPTIONS
1 U.FL
DIMENSIONS 24.38 mm x 32.94 mm

OPERATING TEMPERATURE
-40° cc-40º C to +85º C (-30 to +70C if 2G fallback is enabled)
SIM CARD
4FF (Nano size)
TRANSMIT POWER
Up to 24 dBm (Power Class 3)
RECEIVE SENSITIVITY -111 dBm
CARRIER AND TECHNOLOGY
3G HSPA/GSM with 2G fall-back (see User Guide for more details on this feature)

SUPPORTED BANDS
Band 19 (800 MHz), Band 5 (850 Mhz), Band 8 (900 MHz), Band 2 (1900 MHz), Band 1 (2100 MHz)
SECURITY Digi Trustfence security with Secure Boot, Encrypted Storage, Protected JTAG, SSL/TLS 1.2
RF THROUGHPUT Up to 921 Kbps

DOWNLINK/UPLINK SPEEDS 7.2 Mbps / 5.76 Mbps

SUPPLY VOLTAGE

2.7 to 5.5 V

TRANSMIT CURRENT (24 DBM)

702 mA @ 3.3 V / 425 mA @ 5 V

RECEIVE CURRENT  224 mA @ 3.3 V / 160 mA @ 5 V
IDLE CURRENT (LISTENING)  87 mA @ 3.3 V / 72 mA @ 5 V
DEEP SLEEP 10 uA @ 3.3 V

{tab Aplicações}



{tab Documentação}

Literatura
DataSheet
DataSheet Kit
SUPPORTS MICROPYTHON PROGRAMMABILITY
User Guide

{/tabs}
