RCM3000 RabbitCore

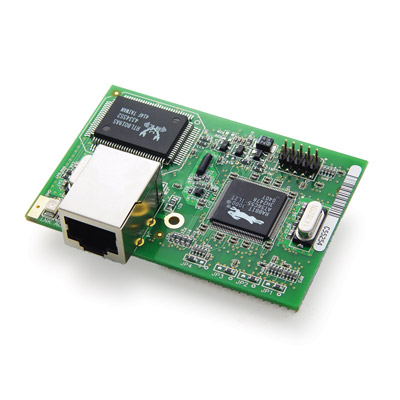

{tab Descrição} O RabbitCore RCM3000 é um módulo microprocessador ethernet 10Base-T poderoso e carregado de funções. Movido pelo Rabbit® 3000 – o “microprocessador livre de EMI” – o RCM3000 é a opção ideal para projetistas que querem desenvolver e implementar rapidamente um sistema embarcado com conectividade Ethernet totalmente integrada.
Medindo somente 69 x 47mm (2.73" × 1.85"), o RCM3000 trabalha com3,3V (tolerância de 5V nas I/Os) e possui 6 portas seriais. Construído com característica de baixa emissão eletromagnética, incluindo um clock de espalhamento espectral, ajuda projetistas a eliminar o tipo de problemas relacionados a emissões que freqüentemente atrasam agendas de desenvolvimento apertadas.
Disponível em dois modelos, o RCM3000 é equipado com uma porta Ethernet 10Base-T, até 512 de Flash e SRAM , entrada para encoder de quadratura, saídas PWM, e capacidade de captura e medição de pulsos. Dois conectores de 34 pinos fornecem 52 I/O digitais compartilhadas com 6 portas seriais e funções alternativas de I/O. A porta Ethernet integrada permite conectividade local e global instantânea. (O RCM3000 é compatível pino-a-pino com o RCM3100,que não possui ethernet, facilitando a implementação mais eficiente em termos de custo de sistemas com ou sem Ethernet).
O RCM3000 possui um clock em tempo real com bateria de backup, memória e interfaceamento de I/O “glueless”  e modos de baixo consumo (<2mA). Uma porta slave totalmente habilitada permite fácil interfaceamento master-slave com outro sistema baseado em processador, e um barramento de I/O alternativo pode ser configurado para 8 linhas de dados e 6 linhas de endereço (compartilhada com I/O paralela). O processador compacto Rabbit 3000, set de instruções amigáveis a C e alta velocidade de clock produzem resultados extremamente rápidos para operações matemática, lógica e I/Os
{tab Modelos}

Model Part Number:
RCM3000 com 512K de Flash e 512K de SRAM
20-101-0507
RCM3010 com 256K de Flash e 128K de SRAM 20-101-0508
Kit de desenvolvimento do RCM3000 101-0523

{tab Características}

Características

RCM3000

RCM3010

Microprocessador

Rabbit 3000 a 29.4 MHz

Redução de emissões

Espalhador espectral

Porta Ethernet

10Base-T, RJ-45, 2 LEDs

Flash

512K (2 x 256K)

256K

SRAM

512K

128K

Bateria de backup

Conexão para bateria fornecida pelo usuário

GP I/O

52 I/Os digitais
-44 I/O configuráveis
-4 entradas fixas
-4 saídas fixas

Entradas adicionais

2 Modo Startup , Reset In

Saídas adicionais

Status, Reset Out

Barramento auxiliar de I/Os 8 de dados e 6 de endereço (compartilhado com I/O), mais I/O Read-Write
Portas Serial 6 compátiveis com CMOS:
-6 configuráveis como assíncronas (com IrDA), 4 como serial c/ clock (SPI), e 2 como SDLC/HDLC (com IrDA)
-1 asynchronous clocked serial port dedicated for programming
-Support for MIR/SIR IrDA transceiver
Taxa Serial

Max. baud rate assíncrono = CLK/8

Interface Slave
Porta Slave permite uso como master ou periférico inteligente com controlador master (seja Rabbit ou não)
Clock em tempo real

Sim

Timers dez timers de 8 bits(6 cascateáveis a partir do primeiro) e um timer de 10 bits com 2 registradores de comparação
Watchdog/Supervisor

Sim

PWM
Contador de 10 bits e 4 registradores de largura de pulso
Captura de entrada
2 canais de captura de entrada podem ser utilizados para cronometrar sinais de entrada de vários pinos
Decoder de quadratura
Decoder de quadratura de 2 canais, aceita como entrada sinal de um encoder incremental externo
Consumo

3.15-3.45 V DC
150 mA @ 3.3 V

Temp. de operação

-40°C a +70°C

Umidade

5-95%,sem condensação

Conectores

dois 2 x 17 (passo de 2 mm)

Tamanho da placa

2.73" × 1.85" × 0.86"
(69 mm × 47 mm × 22 mm)

Part Number

20-101-0507

20-101-0508

Kit de desenvolvimento

101-0523
