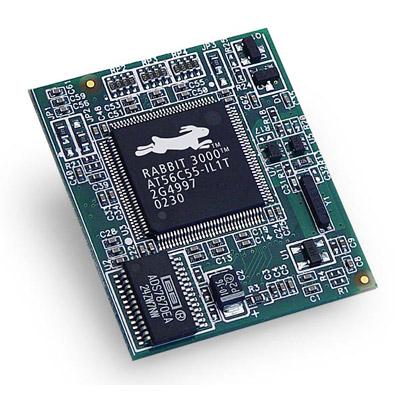

{tab Descrição} O RabbitCore analógico RCM3400 oferece um processador bem conhecido e um subsistema de entrada analógica para OEMs para integrar rapidamente em projetos customizados. O RCM3400 possui um subsistema de CPU Rabbit3000 de baixa emissão eletromagnética, operando a 29,4 MHz, com de Flash  de 512K / 512K de SRAM ou
Flash  de 256K / 256K de SRAM, 5 portas seriais e 8 canais de entrada analógica com ganho programável em um formato extremamente compacto (1.37" × 1.16" / 34 × 29 mm). O RCM3400 vem com um MAC I.D. pré designado para ser Ethernet-ready, além da placa de desenvolvimento possuir Ethernet 10/100 Base-T e poder ser usada como projeto de referência em conjunto com as bibliotecas TCP/IP royalty-free do Dynamic C. Uma grande quantidade de programas de demonstração e modelos de aplicação de software fazem com que seja fácil colocar o RCM3400 am funcionamento em tempo recorde.
 Os RabbitCores são montados diretamente na placa mãe projetada pelo usuário e podem ser interfaceados com todos os tipos de dispositivos digitais compatíveis com CMOS. Dois conectores de 34 pinos roteiam 47 I/Os digitais (compartilhadas com as portas seriais), alimentação, e outros sinais para a placa mãe. Características de baixa emissão eletromagnética embutidas, incluindo clock de espalhamento espectral, praticamente eliminam os problemas de emissão, ajudando OEMs a passar em certificações e testes regulatórios de emissões RF.
O RCM 3400 é equipado com I/Os tolerantes a 5V, entrada para encoder de quadratura, saídas PWM, e capacidade de captura e medição de pulsos. O RCM3400 também possui um clock em tempo real com bateria de backup, memória e interfaceamento de I/O “glueless”  e modos de baixo consumo. Uma porta slave de 8-bits permite fácil interfaceamento master-slave com outro sistema baseado em microprocessador, e um barramento alternativo de I/Os pode ser configurado para 8 linhas de dados e 6 linhas de endereço (compartilhada com I/O paralela).
Programado usando Dynamic C®, o RCM3400 executa funções matemáticas, lógicas e de I/O de maneira excepcionalmente rápida. O chip Rabbit 3000, RCM3400 e Dynamyc C fora projetados de maneira complementar para obter máxima performance e fácil uso em sistemas embarcados. Programas são desenvolvidos com o sistema de desenvolvimento Dynamic C®, um ambiente em linguagem C que inclui um editor, compilador e debbuger no circuito.Os programas do usuário podem ser compilados, executados e debugados usando Dynamic C e um cabo de programação – não é requerido nenhum emulador no circuito. Uma biblioteca extensiva de drivers e programas de modelo acompanham o produto, junto com pilha TCP/IP royalty free com código fonte.
{tab Modelos}

Modelo Part Number:
RCM3400 com 512K de Flash e 512K de SRAM 101-0561
RCM3410 com 256K de Flash e 256K de SRAM 101-0562
Kit de desenvolvimento do RCM3400 101-0587

{tab Características}

Características

RCM3400

RCM3410

Microprocessador

Rabbit 3000 a 29.4 MHz

Redução de emissões

Espalhador espectral

Flash

512K

256K

SRAM

512K

256K

Bateria de backup Conexão para bateria fornecida pelo usuário
Entradas analógicas
8 canais single-ended (11 bits) ou
4 canais diferencais (12bits)
Ganho programável: 1, 2, 4, 5, 8, 10, 16, and 20 V/V
GP I/O 47 I/Os digitais
-41 I/O configuráveis
-3 entradas fixas
-3 saídas fixas
Entradas adicionais

2 Modo Startup , Reset In, CONVERT

Saídas adicionais

Status, Reset Out, BVREF

Barramento auxiliar de I/Os 8 de dados e 6 de endereço (compartilhado com I/O), mais I/O Read-Write
Portas Serial 5 compátiveis com CMOS:
-4 configuráveis como assíncronas (com IrDA), 2 como serial c/ clock (SPI), e 2 como SDLC/HDLC (com IrDA)
-1 porta serial assíncrona dedicada para programação
-Suporte para transciever MIR/SIR IrDA
Taxa Serial

Max. baud rate assíncrono = CLK/8

Interface Slave
Porta Slave permite uso como master ou periférico inteligente com controlador master (seja Rabbit ou não)
Clock em tempo real

Sim

Timers dez timers de 8 bits(6 cascateáveis a partir do primeiro) e um timer de 10 bits com 2 registradores de comparação
Watchdog/Supervisor

Sim

PWM
Contador de 10 bits e 4 registradores de largura de pulso
Captura de entrada
2 canais de captura de entrada podem ser utilizados para cronometrar sinais de entrada de vários pinos
Decoder de quadratura
Decoder de quadratura de 2 canais, aceita como entrada sinal de um encoder incremental externo
Consumo

3.0-3.45 V DC @ 29.4MHz / 2.8-3.45 V DC @ 14.7 MHz
97 mA @ 3.3 V, 29.4 MHz / 57 mA @ 3.0 V, 14.7 MHz

Temp. de operação

-40°C a +85°C

Umidade

5-95%,sem condensação

Conectores

dois 2 x 17 (passo de 1,27 mm)

Tamanho da placa
1.37" × 1.16 " × 0.31"
(35 mm × 29 mm × 7.9 mm)
Part Number

101-0561

101-0562

Kit de desenvolvimento

101-0587
