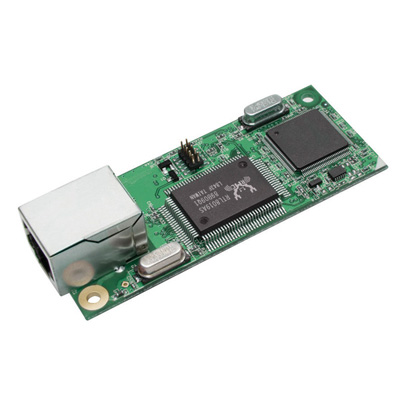

RCM3720 RabbitCore

{tab Descrição} O RCM3720 possui conectividade 10/100 Base-T,  512K Flash / 256K SRAM, 4 portas seriais e dimensões muito reduzidas (2.95" × 1.20" / 75 × 30 mm). Extensivos programas de demonstração e modelos de aplicação de software fazem com que seja fácil colocar o RCM3720 am funcionamento em tempo recorde.
Este RabbitCore é montado diretamente na placa mãe projetada pelo usuário através de um único soquete IDC de fileira dupla e pode ser interfaceado com todos os tipos de dispositivos digitais compatíveis com CMOS. 33 I/Os digitais (compartilhadas com as portas seriais), alimentação, e outros sinais são transmitidos diretamente para a placa mãe. Características de baixa emissão eletromagnética embutidas, incluindo clock de espalhamento espectral, praticamente eliminam os problemas de emissão, ajudando OEMs a passar em certificações e testes regulatórios de emissões RF.
Programado usando Dynamic C®, o RCM3720 executa funções matemáticas, lógicas e de I/O de maneira excepcionalmente rápida. O chip Rabbit 3000, RCM3720 e Dynamyc C foram projetados de maneira complementar para obter máxima performance e fácil uso em sistemas embarcados. Programas são desenvolvidos com o sistema de desenvolvimento Dynamic C®, um ambiente em linguagem C que inclui um editor, compilador e debbuger no circuito.Os programas do usuário podem ser compilados, executados e debugados usando Dynamic C e um cabo de programação – não é requerido nenhum emulador no circuito. Uma biblioteca extensiva de drivers e programas de modelo acompanham o produto, além da pilha TCP/IP “royalty-free”com código fonte.

Características principais
·    Poderoso microprocessador Rabbit3000 a 22 MHz
·    Dimensões reduzidas “low profile”: 2.95" x 1.20" x 0.89" (75 mm x 30 mm x 23 mm)
·    Até 512K Flash/ 256K SRAM
·    Porta 10/100 Base-T, RJ-45
·    33 I/Os digitais, barramento alternativod e I/Os
·    Até 5 portas seriais (IrDA, SDLC/HDLC, Async, SPI)
·    Alimentação: 4.75–5.25V DC 100 mA @ 22.1 MHz, 5V; 78 mA @ 11.05 MHz, 5V

Vantagens de projeto
·    Plataforma pronta para rápido “time-to-market”, economia de até 3 meses de tempo de integração
·    Ideal para implementar sistemas com segurança e acesso a rede, automação remota, log de dados e controle industrial
·    Completo com microprocessador, memória onboard, pilha TCP/IP royalty-free e centenas de programas de exemplo reduzem o time-to-market em meses

{tab Modelos}

Modelo Part Number:
RCM3720 com 512K de Flash e 512K de SRAM
20-101-1329

{tab Características}

Características

RCM3720

Microprocessador

Low-EMI Rabbit® 3000 at 22 MHz

Redução de emissões

Espalhador espectral

Porta Ethernet

10/100 Base-T, RJ-45

Flash

512K

SRAM

256K

Flash serial

1 MB

Bateria de backup

Conexão para bateria fornecida pelo usuário

GP I/O

33 I/Os digitais
-31 I/O configuráveis
-2 saídas fixas

Entrada adicional

Reset

Barramento auxiliar de I/Os 8 linhas de dados e 5 de endereço (compartilhado com I/O), mais I/O Read-Write
Portas Serial Até 5 compátiveis com CMOS 3,3V :
-5 configuráveis como assíncronas (com IrDA)
- 4 como serial c/ clock (SPI), e 1 como SDLC/HDLC ou 2 SPI e 2SDLC/HDLC
-1 porta serial assíncrona deddicada para programação
Taxa Serial

Max. baud rate assíncrono = CLK/8

Interface Slave
Porta Slave permite uso como master ou periférico inteligente com controlador master (seja Rabbit ou não)
Clock em tempo real

Sim

Timers dez timers de 8 bits(6 cascateáveis a partir do primeiro, 3 reservados para periféricos itnernos) e um timer de 10 bits com 2 registradores de comparação
Watchdog/Supervisor

Sim

PWM
4 canais de saída com contador de 10 bits
Captura de entrada / Decoder de quadratura
2 canais de captura de entrada podem ser utilizados para cronometrar sinais de entrada de vários pinos
-1 unidade de decoder de quadratura aceita como entrada sinal de um encoder incremental externo
-1 unidade de decoder ded quadratura compartilhada com 2 canais do PWM
Consumo

4.75–5.25V DC 100 mA @ 22.1 MHz, 5V; 78 mA @ 11.05 MHz, 5V

Temp. de operação

-40°C a +70°C

Umidade

5-95%,sem condensação

Conectores

único 2x20, passo 0,1"

Tamanho da placa

2.95" × 1.20 " × 0.89"
(75 mm x 30 mm x 23 mm)

Part Number 20-101-1329
