XBee SX RF Modulo

XBee SX RF Modulo
Nenhuma imagem encontrada
Descrição

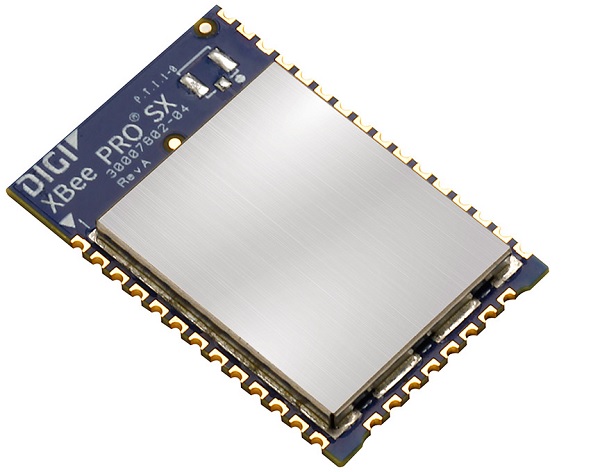

Os XBee SX 1 Watt 900 MHz e SX 20mW 900MHz, são módulos embarcados de longo alcance (900 Mhz) que fornecem uma comunicação ponto-a-ponto sem fio entre dispositivos. Estes módulos são capazes de formar redes ponto-a-ponto, ponto-a-multiponto e Mesh . Projetados para longo alcance, o XBee SX é ideal para soluções em RF onde a penetração e a distância de transmissão absoluta, são primordiais para a aplicação. Com o XBee SX , os usuários podem ter sua rede 900MHz operando em minutos, sem a necessidade de configurações ou desenvolvimento adicional. Uma vez com a rede em funcionamento, os módulos aceitam comandos AT simples para configurações avançadas. Esses módulos fazem parte da família de produtos RF XBee, são fáceis de usar, compartilham um único fator de forma e são totalmente interoperáveis com outros produtos XBee que utilizam a mesma tecnologia. Os produto XBee fazem parte de grande número de soluções de rede Drop-in da Digi International, permite comunicação continua sem fio entre dispositivos. Adaptadores XBee fornecem conectividade sem fio para dispositivos eletrônicos em redes cabeadas. Gateways ConnectPort X permitem aos usuários acessar e configurar dispositivos remotos em uma rede.

{tab Modelos}

Modelos Part Number
Xbee SX RF Kit / Modulo
XBee SX RF Module Dev Kit, Brazil XK9X-DMS-1
XBee SX, 20 mW, DigiMesh, SMT, RF Pad, Brazil XB9X-DMRS-011
XBee PRO SX, 1W, DigiMesh, SMT, RF Pad, Brazil xBP9X-DMRS-011

{tab Características}

SpecificationsDigi XBee® SX 900 ModuleDigi XBee-PRO® SX 900 Module
PERFORMANCE
FREQUENCY RANGE ISM 902 to 928 MHz ISM 902 to 928 MHz
TRANSMIT POWER (SOFTWARE SELECTABLE) Up to 13 dBm Up to 30 dBm*
CHANNELS 10 hopping sequences share 50 frequencies 10 hopping sequences share 50 frequencies
RF DATA RATE Low data rate: 10 kb/s; Middle data rate: 110 kb/s; High data rate: 250 kb/s
MAXIMUM DATA THROUGHPUT High data rate: 120 kb/s High data rate: 120 kb/s
AVAILABLE CHANNEL FREQUENCIES Low and middle data rate: 101**; High data rate: 50 Low and middle data rate: 101**; High data rate: 50
RECEIVER SENSITIVITY Low data rate: -113 dBm; Middle data rate: -106 dBm; High data rate: -103 dBm
RECEIVER IF SELECTIVITY Low data rate, +/- 250 kHz: 40 dB; Low data rate, +/- 500 kHz: 50 dB
Middle data rate, +/- 250 kHz: 30 dB; Middle data rate, +/- 500 kHz: 40 dB
High data rate, +/- 500 kHz: 30 dB; High data rate, +/- 1000 kHz: 45 dB

RECEIVER RF SELECTIVITY Below 900 MHz and above 930 MHz; > 50 dB Below 900 MHz and above 930 MHz; > 50 dB
RURAL RANGE LINE OF SIGHT*** Low data rate: Up to 14.5 km (9 mi)***** Low data rate: Up to 105 km (65 mi)*****
URBAN RANGE LINE OF SIGHT**** Low data rate: Up to 2.5 km (1.5 mi)***** Low data rate: Up to 18 km (11 mi)*****
INDOOR RANGE***** Low data rate: Up to100 m (330 feet) Low data rate: Up to 300 m (1,000 feet)
NETWORKING AND SECURITY
MODULATION Gaussian Frequency Shift Keying Gaussian Frequency Shift Keying
SPREADING TECHNOLOGY Frequency Hopping Spread Spectrum (FHSS) Frequency Hopping Spread Spectrum (FHSS)
SUPPORTED NETWORK TOPOLOGIES (SOFTWARE SELECTABLE) Peer-to-peer (master/slave relationship not required), point-to-point/point-to-multipoint, mesh
ENCRYPTION Optional 256-bit AES CBC encryption. Encryption is enabled with the ATKY command.
GENERAL
DIMENSIONS 3.38 x 2.21 x 1.29 cm (1.33 x 0.87 x 0.12 in) 3.38 x 2.21 x 1.29 cm (1.33 x 0.87 x 0.12 in)
WEIGHT 3 g 3 g
ROHS Compliant Compliant
MANUFACTURING ISO 9001:2000 registered standards ISO 9001:2000 registered standards
HOST INTERFACE CONNECTOR 37 castellated SMT pads 37 castellated SMT pads
ANTENNA CONNECTOR OPTIONS U.FL or RF pad U.FL or RF pad
ANTENNA IMPEDANCE 50 ohms unbalanced 50 ohms unbalanced
MAXIMUM INPUT RF LEVEL AT ANTENNA PORT 6 dBm 6 dBm
OPERATING TEMPERATURE -40° C to 85° C (-40° F to 185° F) -40° C to 85° C (-40° F to 185° F)
POWER REQUIREMENTS
SUPPLY VOLTAGE 2.4 to 3.6 VDC, 3.3 V typical 2.6 to 3.6 VDC, 3.3 V typical
RECEIVE CURRENT (VCC = 3.3 V) 40 mA 40 mA
TRANSMIT CURRENT (VCC = 3.3 V) 55 mA @ 13 dBm; 45 mA @ 10 dBm; 35 mA @ 0 dBm 900 mA @ 30 dBm; 640 mA @ 27 dBm; 330 mA @ 20 dBm
SLEEP CURRENT (VCC = 3.3 V) 2.5 uA 2.5 uA

{/tabs}
